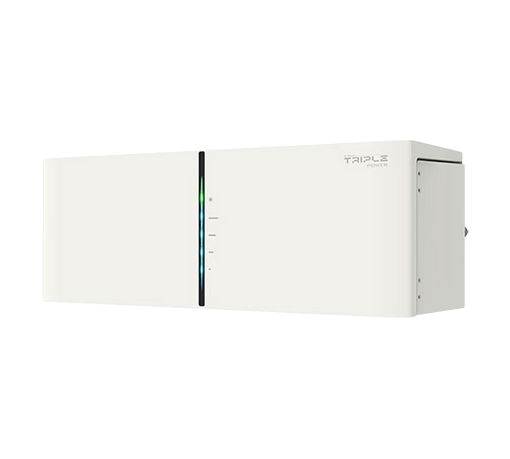

SOLAX Triple Power Masterbox BMS for HV10230

De MC0600 Master Box is in feite het “controle-hart” van het batterijopslagsysteem.

Het fungeert als de batterij-management-unit (BMS) en coördineert de communicatie, veiligheid, monitoring en aansturing van de batterijmodules (bijvoorbeeld de HV10230 modules). Zonder deze Master Box kunnen de modules niet correct functioneren als één geïntegreerd systeem.

Kort gezegd: MC0600 zorgt ervoor dat meerdere modules samenwerken, dat spanningen en stromen binnen veilige grenzen blijven, en dat de registratie/monitoring in orde is.

Belangrijke eigenschappen

• Modulair ontwerp: De MC0600 ondersteunt meerdere batterijmodules — volgens de datasheet tot 1 MC0600 + maximaal 4 modules HV10230 voor een totaalcapaciteit van ~12,3 kWh. Communicatie & monitoring: De unit beschikt over communicatieporten zoals RS485 en CAN2.0, zodat hij gekoppeld kan worden aan de omvormer, monitoringplatformen en modules onderling.

• Veiligheid & integratie: Hij fungeert als centrale veiligheids-unit, met functies zoals automatische aanvulling van vermogen (“auto power replenishment”) om over-ontlading te voorkomen, beveiliging van lithiumcelmodules en integratie met hybride omvormers.

• Robuuste behuizing: De MC0600 is geschikt voor binnen of buiten montage dankzij IP65-bescherming.

• Compact & licht: De afmetingen en het gewicht zijn relatief bescheiden, wat installatie makkelijker maakt. Voorbeeld: afmetingen ~482,5 × 173,5 × 153 mm, gewicht ~7,5 kg.

Specificaties

Hieronder vind je de kerndata specifiek voor de MC0600 (zoals vermeld in combinatie met de Triple Power serie):

• Afmetingen: 482,5 mm (breedte) × 173,5 mm (hoogte) × 153 mm (diepte) (MC0600)

• Gewicht: circa 7,5 kg voor de MC0600 unit zelf.

• IP-bescherming: IP65 (geschikt voor binnen of buiten).

• Communicatie: RS485 / CAN2.0 interfaces.

• Maximaal aantal modules: tot 4 modules HV10230 (voor ~12,3 kWh totaal).

• Compatibiliteit: Ontworpen voor integratie met SolaX HT/HV-modules en SolaX hybride omvormers (zoals de G4-serie).

Compatibiliteit

• De MC0600 moet samen geïnstalleerd worden met de batterijmodules (zoals de HV10230) van hetzelfde systeem. Bijvoorbeeld: 1 MC0600 + 1 HV10230 = T-BAT H 3.0 (~3,1 kWh) etc.

• De moduleopstelling is modulair — je kunt stapelen, maar de master-unit blijft één per systeem. Bij uitbreiding naar meerdere modules is de MC0600 de centrale schakel.

• Installatie: De MC0600-unit kan aan de wand worden gemonteerd (gelet op zijn afmetingen en gewicht ~7,5 kg). Omdat hij IP65 is, is hij ook geschikt voor (beschermde) buiteninstallatie. Wel moet rekening gehouden worden met ventilatie, temperatuur en toegang voor onderhoud.

• Koppelingsvereisten: De master-box communiceert met de modules en met de omvormer; de bekabeling en instellingen moeten correct zijn (spanningen, module-aantal, volgorde). Foutieve configuratie kan functioneren beperken of fouten geven.

• Monitoring & software: Via SolaX monitoringplatform (app of web) kan de status van het batterij-systeem gevolgd worden, waaronder de master-box status, module-status, communicatie, storingen.
